Бетонозмішувальний вузол BATCHKRET 20 підземного застосування

BATCHKRET 20 – це компактний бетонний завод, спеціально розроблений для виробництва бетону та торкрет-бетону в умовах підземного гірничодобувного виробництва, а також під час ведення підземних гірничо-прохідницьких та будівельних робіт.

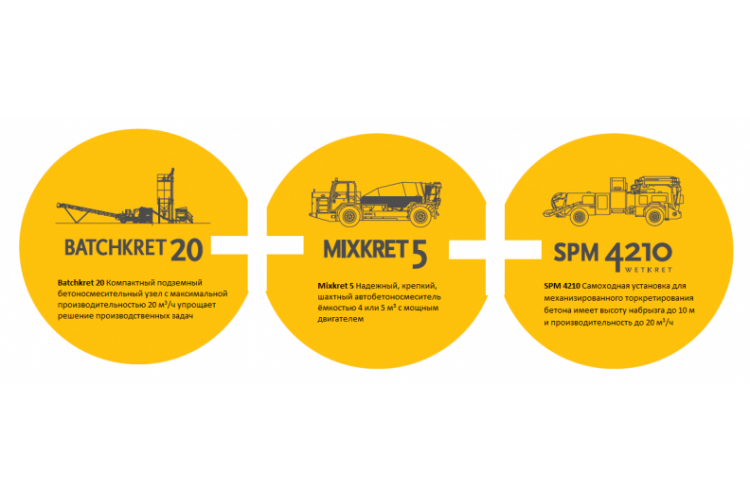

Ідеальне робоче поєднання Бетонозмішувальний вузол Batchkret 20 ідеально доповнює шахтні самохідні автобетонозмішувачі та торкрет-установки фірми Putzmeister, дозволяючи створити повну та максимально ефективну виробничу лінію з приготування, доставки та нанесення торкрету бетону в підземних умовах. Всі компоненти лінії оптимізовані один для одного та постачаються з одних рук.

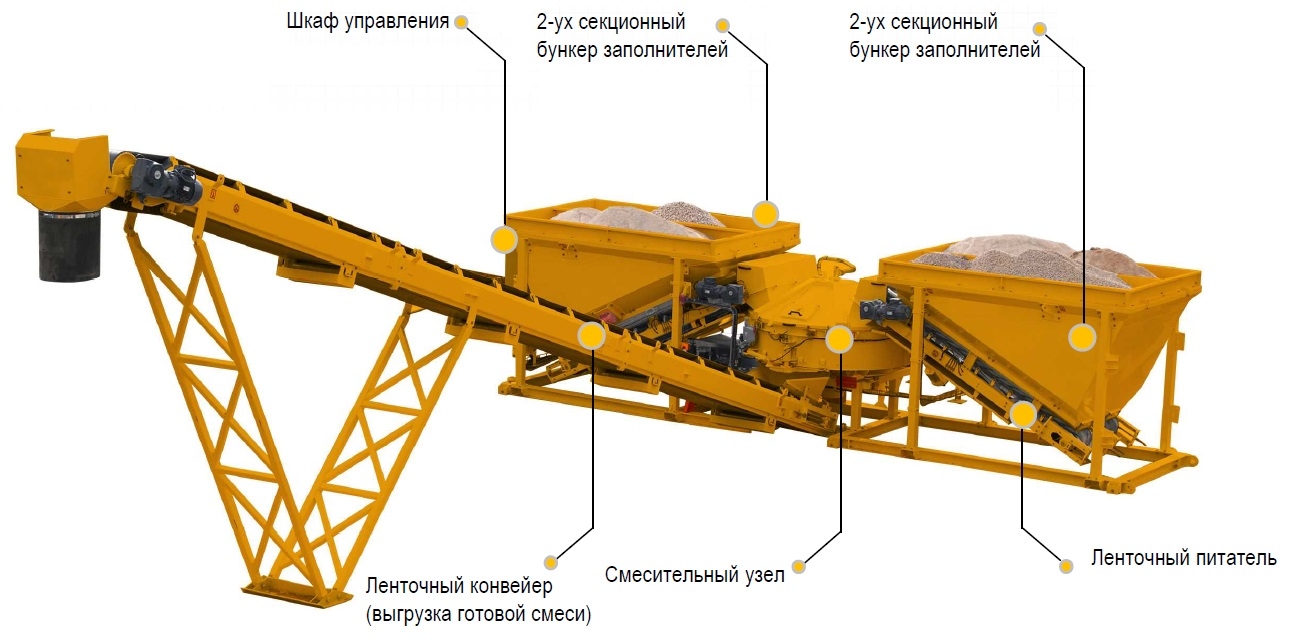

КРЕПКИЙ І ШУСТРИЙ Завод, що виробляє 20 м3 готової бетонної суміші за годину, поєднує в собі максимальну продуктивність з площею, що мінімально займає, що робить його ідеальним для ведення робіт у підземних умовах. Завод оснащується вивантаженим стрічковим транспортером довжиною 14 м для завантаження готової суміші в автобетонозмішувач, бункерами для зберігання заповнювачів (2/4) різних фракцій з електричними вібраторами.

БЕТОНОЗМІШУВАЧ ПЛАНЕТАРНОГО ТИПУ Змішувач має вертикальний вал з п'ятьма перемішуючими лопатками, що пружинять для компенсації механічних навантажень, і двома скребками, що забезпечують гомогенність суміші, що готується. Система подачі води включає насос потужністю 1,1 кВт, систему регулювання тиску і бак для води ємністю 500 л.

КАБІНА ОПЕРАТОРА: ДОДАТКОВА БЕЗПЕКА Бетонозмішувальний вузол Batchkret 20 поставляється з кабіною оператора, що підвищує безпеку персоналу та захист систем управління від несприятливих умов підземного гірничого виробництва.

ЗАВАНТАЖЕННЯ ЦЕМЕНТУ: ДВА ВАРІАНТИ КОМПЛЕКТАЦІЇ Залежно від умов експлуатації бетонний завод може оснащуватися двома різними системами зберігання та завантаження цементу: з бункером місткістю 1500 кг із розтарювачем біг-бегів або з бункером місткістю 250 кг із ножем для розпарювання мішків.

Опціонально завод Batchkret 20 може комплектуватися системою дозованої подачі двох рідких хімічних добавок та системою вимірювання вологості піску, що забезпечує постійну високу якість суміші.

Малогабаритний бетонозмішувальний вузол ідеально підходить для робіт у підземних умовах і може транспортуватися в одному 40-футовому контейнері.

Шафа керування, що замикається, для підвищення безпеки з можливістю ручного та автоматичного керування заводом Вузол подачі води з насосом потужністю 1,1 кВт та системою регулювання тиску Повітряний компресор потужністю 2,2 кВт з об'ємом ресивера 100 л Тензодатчики на 2000 кг Планетарний змішувач із зносостійким сталевим футеруванням, об'ємом 750 л. П'ять лопаток, що перемішують, пружних для компенсації механічних навантажень, і два скребки. Ручна централізована система мастила.	1. Шафа управління	2. Вузол подачі води	3. Компресор
4. Тензодатчики	5. Змішувач	6. Система змащення

- ПОСТАЧАЛЬНИК ПОВНОЇ ВИРОБНИЧОЇ ЛІНІЇ

ДЛЯ ТОРКРЕТУВАННЯ ТА БЕТОНУВАННЯ У ПІДЗЕМНИХ УМОВАХ

Бетонозмішувальний вузол Batchkret 20 ідеально доповнює самохідні підземні допоміжні машини фірми Putzmeister для гірничо-шахтних робіт. та тунельного будівництва, поєднує в собі компактність та високу продуктивність.

Завдяки установці підземного бетонного заводу Batchkret 20 в безпосередній близькості від місця виконання робіт можна значно вкоротити плече доставки готового бетону, відмовитися від складного та проблемного транспортування бетону з поверхні у підземні гірничі виробки, тим самим оптимізувавши логістичні процеси підземного підприємства.

Компактний завод займає мінімальну площу і має високу продуктивність до 20м3/год.

Механізоване мокре торкретування стало основним видом торкрет-робіт у підземних умовах завдяки можливості наносити бетон високої якості, забезпечення гомогенності суміші, зниження трудовитрат та економії енергоресурсів.

Висока продуктивність у поєднанні з мінімальним відскоком, низькими трудовитратами, малим зносом обладнання, а так само з безпечними умовами робіт (менше пилеутворення) робить механізоване мокре торкретування переважно способом виконання торкрет-робіт у всьому світі.

Застосування підземного бетонного заводу Batchkret 20 в безпосередній близькості від місця виконання робіт прискорює процес проходки виробок, знижує витрату дизельного палива, знижує зношування автобетонозмішувачів, дозволяє зменшити їх кількість.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

БУНКЕРИ ДЛЯ ЗБЕРІГАННЯ ТА ДОЗУВАННЯ ІНЕРТНИХ МАТЕРІАЛІВ
2 Бункери для заповнювачів (кожний бункер з двома секціями)
Об'єм 3,5 м3/секція, 7,0 м3/бункер, (Разом загальна ємність 14 м³)
Стінки бункера виготовлені з листової сталі завтовшки 4 мм.
Опорна конструкція виконана із сталевих профілів
Вібратор на кожній секції
4 вивантажувальні стрічкові конвеєри (по 2 конвеєри на 2-ух секційний бункер)
Ширина стрічки 400 мм, товщина сталевої конструкції конвеєра 6 мм.
Роліки конвеєра діам. 60 мм, довжина 470 мм, Відстань між роликами 250 мм
Привідний барабан конвеєра діам. 219 мм, довжина 450 мм
Натяжний барабан конвеєра діам. 219 мм, довжина 450 мм
Привідний двигун конвеєра 2,2 кВт

ВУЗОЛ ДОЗУВАННЯ ВОДИ
Насос із системою регулювання тиску, потужність 1,1 кВт, Ємність для води 500 л
Витратомір води з впускним клапаном діам. 1,5 дюйми з програмованим управлінням
Підключення до змішувача за допомогою оцинкованих труб діам. 1½”
Відкриття та закриття магістралі за допомогою пневматичного клапана

ЗМІШУВАЛЬНИЙ ВУЗОЛ
Бетонозмішувач планетарного типу, Продуктивність 20 м3/год, Привідний двигун 22 кВт
Ємність змішувача 750 л, Вихід по бетону 500 л/цикл
Виконаний із сталі із зносостійкими сталевими пластинами твердістю 400 за Брінель товщиною 8 мм.
Змішувальний вал оснащений п'ятьма перемішуючими лопатками, що пружинять для компенсації механічних навантажень, і двома скребками
Розвантажувальні дверцята з гідроприводом
Люк для технічного обслуговування з електричним запобіжним кінцевим вимикачем
Система зважування 3 тензодатчики 2000 кг

ПНЕВМАТИЧНА СИСТЕМА
Компресор, потужність 2,2 кВт, об'єм ресивера 100 л
електричні клапани, зручна для технічного обслуговування конструкція, вузол фільтрації та змащення

КАБІНА ОПЕРАТОРА
для розміщення оператора заводу та систем управління обладнанням
Габарити ДхШхВ 2000х2300х1650 мм, Вхідні двері, що замикаються, Вікно із захисною решіткою
Електрообладнання, Освітлення та система кондиціювання, Робоче місце оператора, стіл та стілець

ПУЛЬТ КЕРУВАННЯ
Корпус, що замикається, Автоматичне та ручне управління, Сенсорний екран

СИСТЕМА УПРАВЛІННЯ
Контролер із 32 вихідними / 16 вхідними сигналами
Сенсорна панель керування Simatic TP 177B дисплей 256
Динамічний контроль виробничого циклу
Автоматична активація вібраторів та флюїдизаторів
Надійний ваговий контроль
Динамічна корекція циклів
Швидке завантаження компонентів для забезпечення високої продуктивності

ШНЕК ДЛЯ ЗАВАНТАЖЕННЯ ЦЕМЕНТУ В ЗМІШУВАЧ
Продуктивність 60 т/год, Діаметр 219 мм, Довжина 2700 мм (сталева труба зі спіраллю),
Потужність приводу 5,5 кВт, Мотор-редуктор безпосередньо приєднаний до валу шнека

СТРІЧКОВИЙ ТРАНСПОРТЕР ДЛЯ ЗАВАНТАЖЕННЯ ГОТОВОЇ СУМІШІ В АВТОБЕТОНОЗМІШУВАЧ
Довжина 14000 мм, Ширина 600 мм, Діаметр натяжного ролика 275 мм
Діаметр гумованого приводного барабана 325 мм
Роликоопора з двома роликами діам. 89 мм x довжина 300 мм
Амортизуючі ролики в зоні завантаження конвеєра
Привідний двигун-редуктор, потужність 7,5 кВт
Опори транспортера
Кінцева вирва для перевантаження бетону в автобетонозмішувачі
Трос аварійної зупинки транспортера

ОПЦІОНАЛЬНІ КОМПОНЕНТИ
Система дозування двох видів хімічних добавок
Два пневматичні дозувальні насоси
Кожух (шафа) для розміщення насосів
Витратомір
Розподільна коробка
Вхідний регульований повітряний фільтр
Електроклапан для увімкнення насоса
Кран для відбору проб
Місткість для добавок в об'єм постачання не входить

Система вимірювання вологості піску
Датчик вологості для установки в бункері, кріплення та кабель 4 м

ВАРІАНТИ КОМПЛЕКТАЦІЇ ВУЗЛУ ЗБЕРІГАННЯ ЦЕМЕНТУ

Бункер із розтарювачем Біг-Бегов, місткість 1,5 т, товщина стінок 3 мм
Бункер з ножем для випаровування мішків з цементом, місткість 250 кг, товщина стінок 3 мм.
